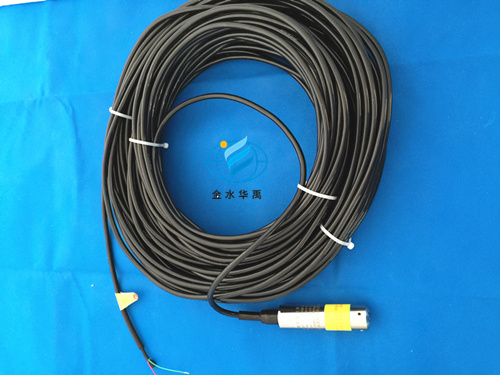

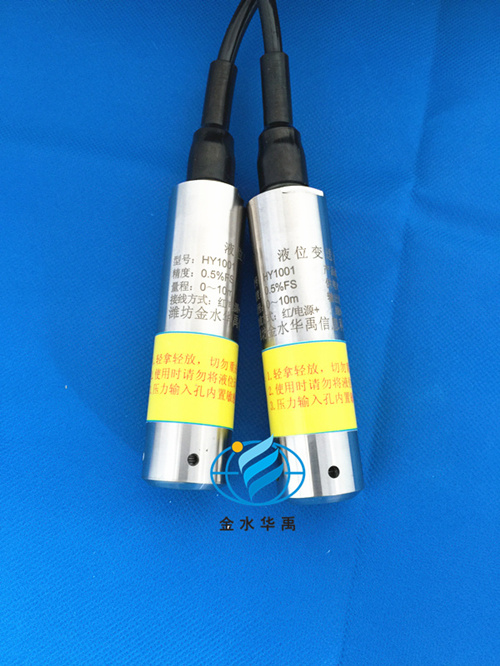

HY1001型壓力式水位計

一、產品概述

本產品是一款穩定性好、精度高、功耗低、體積小、功能全的壓力式水文測量儀器，產品使用高精度、高穩定性的壓力傳感器作為壓力感知元件，輸出數據經過內部智能線性修正和溫度補償，很好的滿足了用戶關于產品高精度和高穩定性的需求。

本產品采用RS485數字輸出方式，可以同時檢測水位、水溫等多種參數，通訊協議為標準的MODBUS-RTU協議，具有良好的兼容性，方便用戶大規模組網使用。

本產品具有以下特點：

l 精度高：精度高達0.05%F.S，分辨力可達1mm

l 功耗低：智能電源管理設計，靜態功耗3~4mA左右

l 體積?。害?2mm×205mm一體式設計結構

l 功能全：水位、水溫同時實時監測

l 傳輸遠：RS485數字輸出，傳輸距離可達1.2Km

l 可組網：標準MODBUS-RTU協議，支持網絡多點、可尋址操作

l 抗干擾：集成防反接、防過壓電路及抗干擾處理電路

二、應用領域

本產品綜合實現了水位、水溫等水文參數的實時監測記錄，產品以其獨有的高精度、多功能、微功耗特點可廣泛應用于地下水監測、水庫及地表徑流水位監測、罐體液位監測等多種場合。

    本產品主要應用領域有：

? 地下水水文數據監測

? 水庫、大壩水位實時監測

? 湖泊、地表徑流水位監測

? 無人值守水文監測站點

? 罐體內液位實時監測

? 工業控制系統現場液位監測

三、主要技術參數

1、 精度：0.05%/FS（0～50℃）；

2、 量程：10m，20m，40m，80m或訂制；

3、 測量頻率：1分鐘～99小時/次；

4、 電池壽命：5年以上（1小時/次）；

5、 供電電壓：5～24VDC（外部電源電壓），3.6V（內部鋰電池電壓）

6、 靜態工作電流：5～10uA

7、 溫補范圍：0～50℃；

8、 工作溫度：-10～70 ℃；

9、 記錄存儲：30000～50000條記錄（4MB容量，循環存儲可擴容）；

10、通訊方式：RS485接口 MODBUS-RTU協議；

11、溫度測量精度：±0.2℃；

12、溫度測量分辨率：0.02℃；

13、時鐘精度：5分鐘/年。

14、防護等級：IP68
