LDM-51明渠流量計（電磁流速法）測流系統

LDM-51電磁法流速流量測流系統設備是用于測量非滿管、開口排放的渠道液體流量的儀表?？蓮V泛應用于化工、電力、冶金、礦山、水利等行業。生產和檢定標準依據國家《速度式流量計》檢定規程JJG198-1994。

一、應 用

城市供水引水渠

污水治理流入和排放渠

工礦企業化工液體、廢水排放渠道

水利工程和農業灌溉用渠道

泄洪閘門流量測量

二、特 點

對渠道的截面形狀、尺寸無特殊要求。

可以不停水安裝、維護。

不阻流，無水頭損失。

渠道的截面較大時采用多聲道測速，實現高精度測量。

可測量正、反兩個方向的流量和流速。

測量范圍大，準確度高。

可用于槽堰式或其他方式明渠流量計的標定設備。

三、測量原理

采用于法拉第電磁感應定律，計算經過傳感器的流速，在結合水位斷面計水流量。

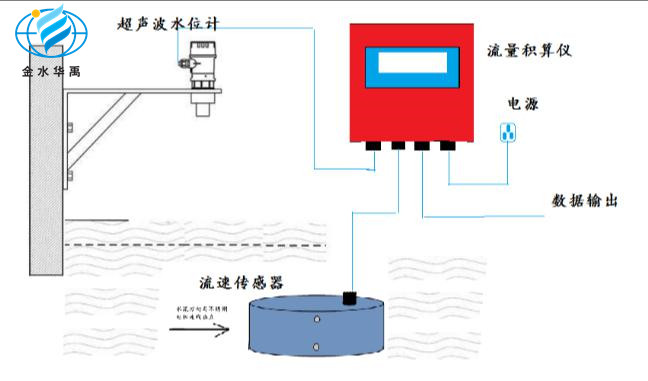

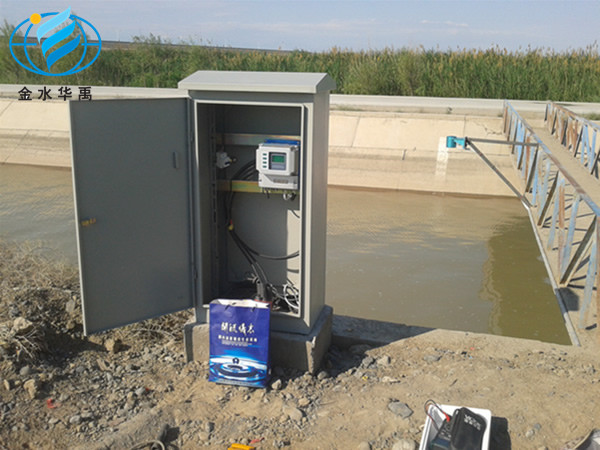

四、測流系統設備配置

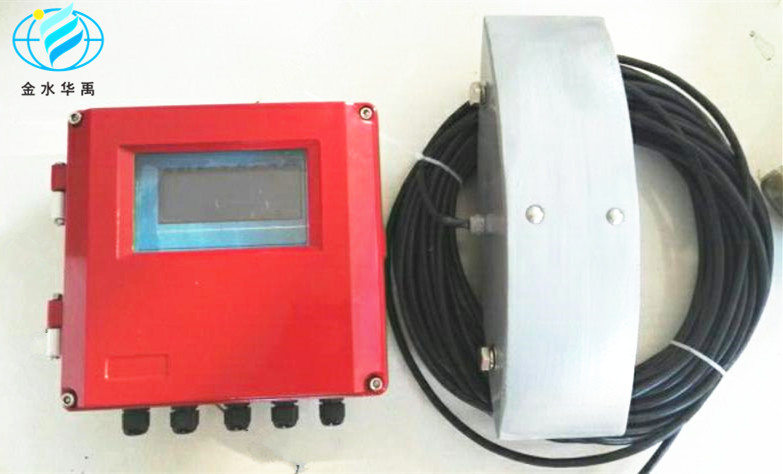

（一）流速測量裝置

 1電磁式流速傳感器

1.1流速精度：1%；

1.2流速范圍：±5m/s；

1.3測量線性度:優于0.5％，重復性精度:優于0.2%

1.4防護等級：IP68；

1.5溫度范圍：-10℃～60℃；

2流量結算儀

2.1能同時采集多個實時流速，

2.2能實時采集水位數據

2.3根據水力學模型結算斷面流量

2.4顯示水位、斷面平均流速、流量、水量值

2.5工作溫度：-10℃～60℃

3壓力水位計或者超聲波水位計

3.1 采用陶瓷電容壓力傳感器 或者超聲波傳感器

3.2 量程：0～5 m
3.3 精度：≤0.2%F?S
3.4 分辨率: 0.05% F?S
3.5 線性度、 重復性 < 0.03 % FS
3.6 溫度測量精度：±0.5℃

3.7溫度補償范圍：-5℃ 至 +45℃
3.8工作溫度：-25℃ 至 +70℃

（二） 數據采集傳輸 通訊模塊

1支持雙頻GSM/GPRS.支持使用STK卡，符合ETSI、GSM phase2+標準；
2具備RS-232/422/485接口。或TTL電平接口，使用方便、靈活、可靠。數據終端永遠在線；
3具備動態數據中心域名和IP地址，數據傳輸支持單通道單中心或多通道多中心；可遠程設置和修改IP地址等配置參數。
4 具備短消息數據傳輸通道，具備主備數傳輸通道，支持多數據通道；

（三） 輔助設施防雷模塊

電源避雷設備
1 工作電壓220V
2 持續工作電壓320V
3 標稱放電電流20KA
4 放電電流40KA
信號避雷器
1 工作電壓12V
2 通流容量50KA
3 標稱通流容量10KA

傳感器安裝滑軌或者固定支架

1、不銹鋼材料制作；2、保證換能器安裝位置精度≤1mm;3、充分的防護結構（防盜、防破壞）3機箱及配件材質：不銹鋼板厚≥1.5mm; 所有設備集成于箱體內；
