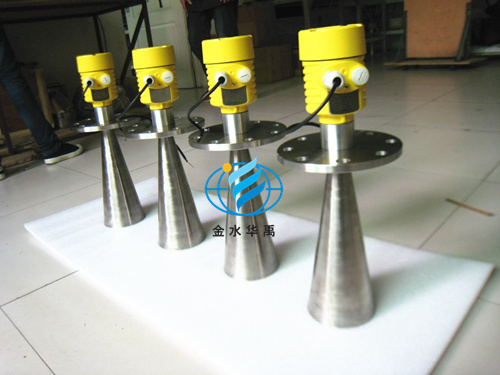

HYRD 雷達水位計26G 雷達液位計

   HYRD系列傳感器是26G高頻雷達式液位測量?jī)x表，測量距離可達70米。天線被進一步優化處 理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉 非常復雜的測量條件。

原理

   雷達液位計天線發射及窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分 能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接收脈沖的時間間隔很?。{秒量級）很難確認，HYRD 系列26G雷達液位計采用一種特殊的解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。

水利行業應用特點

行業推薦的雷達液位計采用了26GHz的發射頻率，因而具有：

波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性

天線尺寸小，便于安裝和加防塵罩等天線防護裝置

重量輕約1KG，便于安裝

測量范圍可達70米，覆蓋大型水庫等水位測量

多種輸出電路接口與采集系統配合

采用脈沖工作方式，雷達液位計發射功率極低，對人體及環境均無傷害
