SL-1虹吸雨量計

: SL-1虹吸雨量計SL-1型虹吸式雨量計

SL-1虹吸雨量計

SL-1型虹吸式雨量計

一、用途

二、結構與工作原理

三、技術數據

四、安裝調整與使用

五、儀器全套設備

六、維護

七、保存

一、用途

虹吸式雨量計是用以連續記錄液體降水、降水起迄和降水強度之自記儀器。適用于水文、氣象臺站及有關部門。

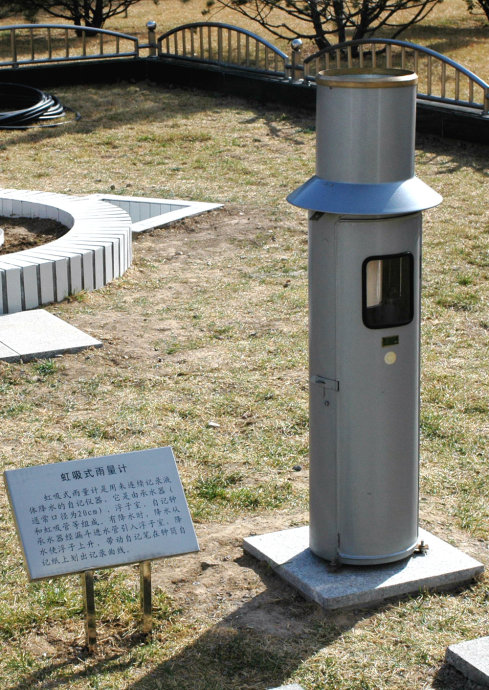

圖一：

二、結構與工作原理

虹吸式雨量計由承水器（1）、浮子室（2）、自記鐘（3）。記錄筆（5）和外殼（16）等組成。見（圖一）。

降水從承水器的承水口（6）落入，由承水器的錐形大漏斗匯總經導水管流入小漏斗（7）和進水管至浮子室，此時浮子室內水位上升。浮子（8）升高并帶動固定在浮子桿（9）上之記錄筆上升。同時裝在鐘筒上的自記紙（4）隨自記鐘旋轉，由裝有自記墨水的筆尖在自記紙上畫出曲線。

當筆尖達自記紙10毫米線上時，浮子室內液面即達到虹吸管的彎曲部分，由虹吸作用，水從虹管中自動溢出。浮子下降至筆尖指零線時停住，繼續降水時重復上述動作。

三、技術數據

1．記錄紙分度范圍：-0.5 ~ 10.5毫米（降水量每到10毫米時，虹吸一次）。

2．記錄誤差：±0.05毫米。

3．降水強度記錄范圍：0.01 ~ 4毫米/分鐘。

4．承水口內徑：200±0.3毫米。

5．承水口面積為浮子室橫截面積9.7倍。

6．自記紙上雨量小分度，0.1毫米。

全程記錄時間：26小時。

時間小分度：10分鐘。

7．在非工作情況下，虹吸一次的持續時間不超過14秒。

8．自記鐘上滿弦連續工作時間不短于36小時；24小時內任意時刻走時誤差不超過±5分鐘。
