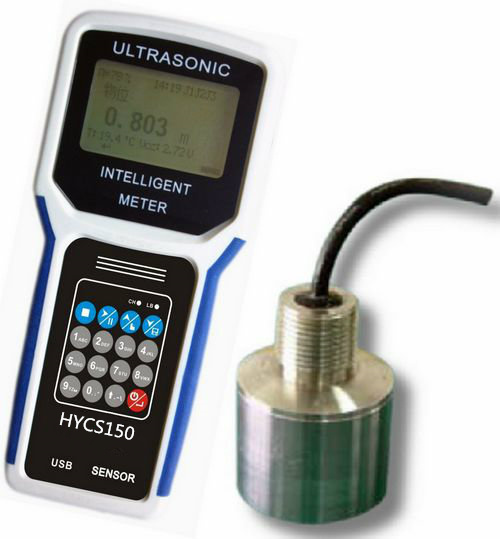

HYCS系列手持式超聲波測深儀

產品概述

本產品是我公司自主研發的智能超聲波儀表。從研發之初，到現在共經歷了數十個版本。經過不斷的學習借鑒國內外同類產品的特長，并結合客戶需求而研發了這款超聲波測量產品。

    HYCS系列手持式超聲波水深儀是測量水庫、湖泊、江河、淺海等水體的便攜式測深儀，測深時將超聲波換能器置于水面或一定位置，利用超聲波在水中的固定聲速VC和超聲波發射到接收的時間T，儀器自動換算出水深H。儀器可在靜水中測深，也可在具有一定速度的水中測深；水流速度可達5m/秒左右，是水文測驗、水電廠、庫區、湖泊、河道勘測和環境水域監測的理想水深測量?jī)x器。

      本品是我司積多年生產經驗，吸取了多種同類產品優點，而開發的一款方便適用的手持式超聲波測距儀表。超聲波收發轉換電路采用專用大規模集成電路，元件貼片率99%，并以液晶顯示測深結果，保證了產品的長期可靠性，同時將其功耗降到了極低?？蛇x信號輸出，彌補了傳統手持產品無輸出的產品不足。具有測量精確、耗電省、可靠性高、使用方便、操作簡單、測量速度準確、攜帶方便等優點。

主要特點產品特色

   ★主要用于海、河、湖上水下定位和測量水深

★備份和還原設置參數

★可測多種物理量

★可任意調整模擬量輸出(非標配、需選配）

★中英文雙語菜單

★具有數字濾波和回波識別功能

★可人工設定固定干擾濾波功能

★支持自定義串口數據格式(非標配、需選配）

★支持自定義主顯示界面

★支持自定義數學函數運算

★支持自定義聲速（特殊物質測量）

★支持MiniSD卡數據采集

★支持藍牙、GPRS通信、GPS衛星定位等(非標配、需選配）

   ★精致的外殼配以導流塊,對高流速防止湍流和噪聲

主要技術參數

量程：   5m     50m、  100m、150m、200m（訂貨時確定）

盲區：＜0.15m 、0.5m 、0.8m、1.2m 、1.5m（與量程而不同）

精度：±0.2％×最大量程或±2mm（取大值）

最小顯示分辨率：1mm

顯示：3英寸LCD

鍵盤：16位貼片輕觸鍵

外接直流電源：DC5V 1A

   工作電壓：3.7V鋰電池

功耗：運行模式<0.3W

睡眠模式<0.03W

輸出方式：USB-UART標配(可訂制其它輸出)

防護等級：主機IP60 傳感器IP68

工作溫度：常溫  工作壓力：常壓

主機材質：ABS

傳感器：材質304不銹鋼，引線標配10m(可定制其他長度)

外形尺寸圖如下(單位mm)：

主機外形尺寸：210mm×100mm×35mm

傳感器外形尺寸：? 68×57mm8X86

儀表防護箱尺寸：415mmX315mmX145mm：

配置說明：本機標配為1主機（自帶1G儲存卡）、1換能器、1電源適配器、1數據線、1導流體、2固定測桿（帶對絲2個）、1鋼卷尺、1儀表箱等其他配件。

選型說明：

200米量程手持式超聲波測深儀型號：HYCS200

150米量程手持式超聲波測深儀型號：HYCS150

100米量程手持式超聲波測深儀型號：HYCS100

50 米量程手持式超聲波測深儀型號：HYCS50

5米量程手持式超聲波測深儀

型號：HYCS5

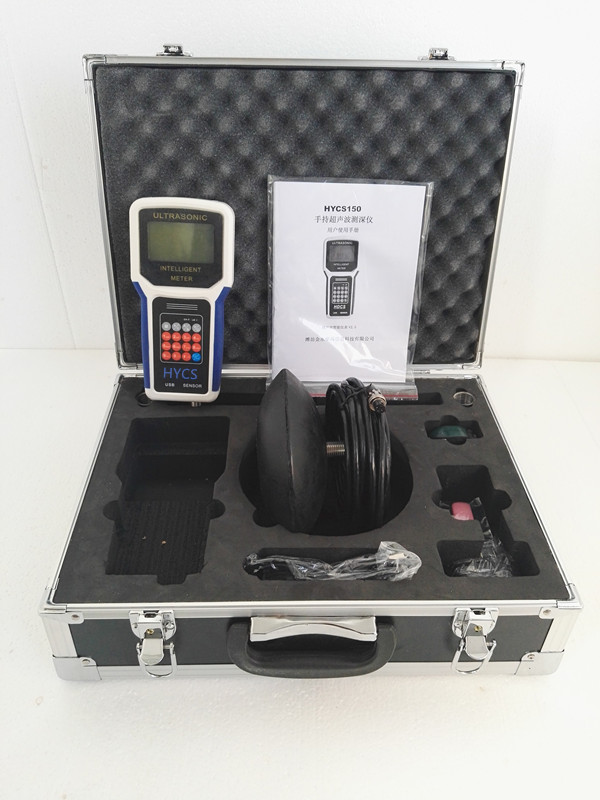

右圖為150米超聲波測深儀的整套實物圖。
