xcj橫式采樣器

一、用    途

本儀器用于江河、湖泊淡水中采取懸移質水樣，可適用于不同流速及水深。

二、儀器結構

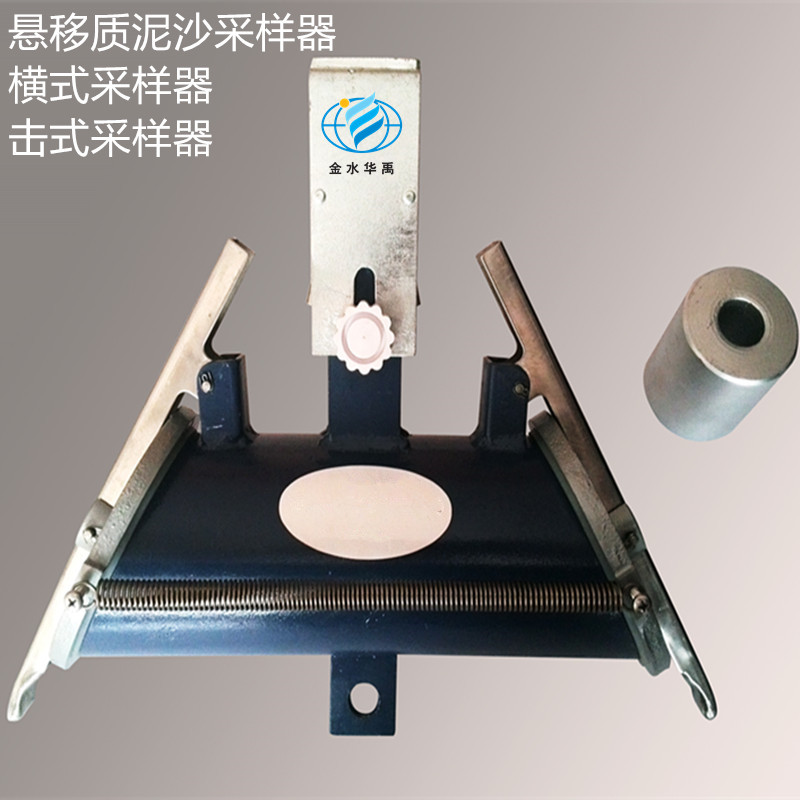

儀器由下列各部分組成：水平裝置的斜口式水筒（1），兩端裝有兩個堅固可關的筒蓋（2），蓋內面襯墊有一層軟橡皮，以使蓋子能關緊并密封。在蓋子表面裝有啟閉蓋子用的杠桿（3），兩個蓋子用兩根彈簧（4）互相緊系著?？刂粕w子開關的部分是由兩個撐抓（5），一個小撐簧（6）和升降簧（7）組成的。筒蓋張開時，撐爪由于撐簧和升降錘的作用而緊緊抵壓住杠桿上端，當落錘（10）錘擊以后，升降錘下降，迫使撐抓讓開，由于筒蓋彈簧的作用而使筒蓋關閉，并拉緊，儀器上端懸桿上有一個鑰匙狀的扭把（8），是用來穿扣絞車上鋼絲繩端牛眼的，以便懸吊儀器。水筒下方之吊桿（9）則是用以懸吊鉛魚的。

用戶可根據實際情況選用適當重量的鉛魚，與儀器配套使用，并注意在懸吊時一定要使儀器與魚身保持方向一致。

儀器不附鋼絲索設備，請用戶自理。在選用懸索時，請注意繩索光滑無結，以保證落錘順利錘擊。

三、技術要求

1．儀器容積為1900～2000ml。

2．落錘錘重1.7kg。

3．當關起筒蓋時，彈簧壓緊力應不小于3.5kg。

4．應能輪流扳起任一筒蓋和同時關閉兩個筒蓋。

5．筒蓋的橡皮墊圈當關閉時，應保證水筒的密封性，要求水筒垂直平放時，保證不漏水。

6．儀器在水中采取水樣時，不會因水流之沖擊而自動關閉，當落錘錘擊時，筒蓋應立即關閉。（當流速超過3m/s時，應同時用兩個落錘）。

四、儀器的全套裝置

1．儀器本身：

（1）裝配好的儀器 一套

（2）落錘 1只

2．儀器附件

（1）備用落錘 1只

（2）備用筒蓋彈簧 2根

（3）備用筒蓋橡皮墊圈 2件

（4）備用升降簧 2根

（5）說明書 1份

（6）檢定證明書 1份
