HY.LSZ-1明渠流量計（時差法）測流系統

HY.LSZ-1時差式流速流量測流系統設備是用于測量非滿管、開口排放的渠道液體流量的儀表?？蓮V泛應用于化工、電力、冶金、礦山、水利等行業。生產和檢定標準依據國家《速度式流量計》檢定規程JJG198-1994。

1. 應 用

城市供水引水渠

污水治理流入和排放渠

工礦企業化工液體、廢水排放渠道

水利工程和農業灌溉用渠道

泄洪閘門流量測量

2.特 點

對渠道的截面形狀、尺寸無特殊要求。

可以不停水安裝、維護。

不阻流，無水頭損失。

渠道的截面較大時采用多聲道測速，實現高精度測量。

可測量正、反兩個方向的流量和流速。

測量范圍大，準確度高。

可用于槽堰式或其他方式明渠流量計的標定設備。

3.測量原理

采用時差式超聲波測量原理（超聲波在液體流動方向和相反方向的傳播而引起的速度差），在測流斷面分布二層流速測量層，在渠底安裝壓力式水位計測量水位，計算過水?dāng)嗝婷娣e，根據水力學模型，計算出過水?dāng)嗝媪髁俊?/p>

4.測流系統示意圖

技術參數

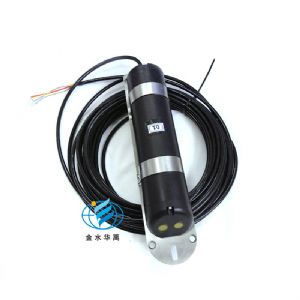

一、時差式超聲波換能器

1、流速精度：1%；

2、流速范圍：±5m/s；

3、測量線性度:優于0.5％，重復性精度:優于0.2%，

4、時差測量分辨率：40皮秒

5、防護等級：IP67；

6、溫度范圍：-10℃～60℃；

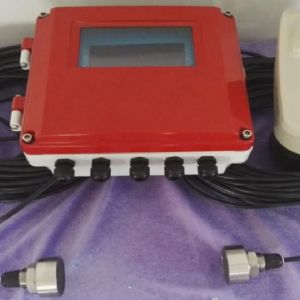

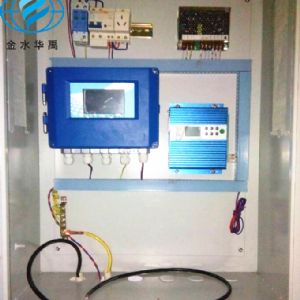

二、流量結算儀

1、能同時采集多個實時流速，

2、能實時采集水位數據

3、根據水力學模型結算斷面流量，

4、能顯示水位、斷面平均流速、流量、水量值

5、工作溫度：-10℃～60℃

三壓力水位計或者超聲波水位計

1 采用陶瓷電容壓力傳感器 或者超聲波傳感器

2 量程：0～5 m
3 精度：≤0.2%F?S
4 分辨率: 0.05% F?S
5 線性度、 重復性 < 0.03 % FS
6 溫度測量精度：±0.5℃                   7溫度補償范圍：-5℃ 至 +45℃
8工作溫度：-25℃ 至 +70℃

三、通訊模塊

1）支持雙頻GSM/GPRS.支持使用STK卡，符合ETSI、GSM phase2+標準；
2）具備RS-232/422/485接口?；騎TL電平接口，使用方便、靈活、可靠。數據終端永遠在線；
3）具備動態數據中心域名和IP地址，數據傳輸支持單通道單中心或多通道多中心；可遠程設置和修改IP地址等配置參數。
4） 具備短消息數據傳輸通道，具備主備數傳輸通道，支持多數據通道；
