HY.AYX2-1皮囊式懸移質泥沙采樣器

HY.AYX2-1系列皮囊式采樣器是采集含有懸移質泥沙水樣的積時式儀器。該儀器主要適用于江河、湖泊、水庫、渠道，在水文纜道、測船或橋梁上用積點法采集含有懸移質泥沙的水樣，特別適用于水文纜道在一次行車過程中，以“無線”或有線控制方式用全斷面混合法測量斷面輸沙率。

HY.AYX2-1系列中分有150、200、250、300等四個型號，該數值分別代表儀器的重量。

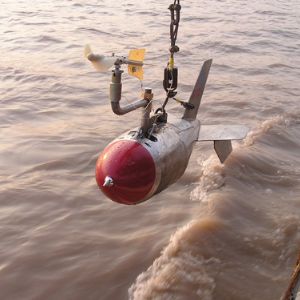

本儀器執行并符合SL08-89《積時式懸移質泥沙采樣器》等技術標準，由濰坊金水華禹信息科技有限公司制造，儀器外形見圖。

本系列儀器都配置流速儀懸桿和河底信號接觸器，可以兼測流速和水深，是一種具有測深、測速、測沙功能的綜合性輸沙率測驗儀器，用全斷面混合法測量斷面輸沙率具有快速、準確、可靠的特點。本儀器的主要特點是水樣不經過夾斷式電磁閥的閥芯，因而不存在閥芯被細粒泥沙卡阻的現象。

1 主要技術指標

（1）適用范圍：懸移質泥沙含沙量CS≤200kg/m3的砂質、小礫石及土質和淺層淤泥河床；

（2）進水管直徑： Φ3、Φ4、Φ6 可選

（3）水樣容積：2000～2500ml；

（4）水樣誤差：實測流速在0.5～4.0m/s之間，當含沙量CS≤30kg/m3時，水樣進口流速與天然流速比值系數K=0.9～1.1的累計頻率不低于75%。

 （5）可選遙控方式：GSM 手機短消息或短波遙控器控制（遙控距離 200m）或纜道遙控 電源：12VDC±10%（2.2AH）蓄電池

（6）平均功耗：≤4W

（7）鉛魚重量：150～300Kg（可選）

2工作原理

    江河水體中的懸浮泥沙是一種不均勻混合物，通常情況下自水面到河底濃度逐漸加大。為了保證泥沙測驗精度，國際標準ISO3714及行業標準SL08-89《積時式懸移質泥沙采樣器》均規定：積時式采樣器應能采集到天然狀態下，流態不受擾動，消除了突然灌注，進口流速與天然流速相近的水樣。儀器還應能適用于各種測驗設施，并能采集到河底水樣。
