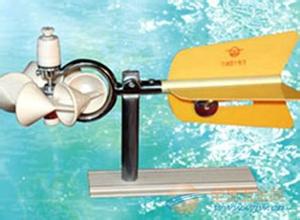

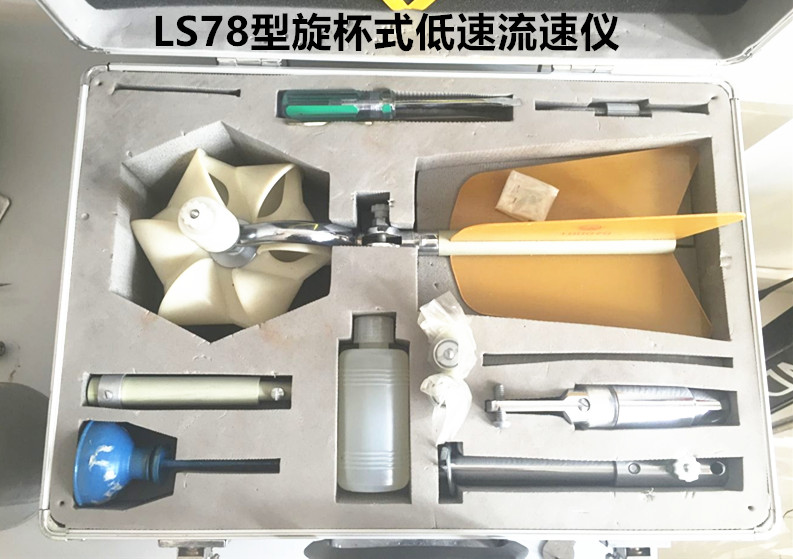

LS78型旋杯式低流速儀

一、用途及使用范圍

    LS78型旋杯式低流速儀是一種江河水文測驗儀器，用于測定一般河流、渠道、水庫、湖泊等過水?dāng)嗝嬷蓄A(yù)定測點的平均流速，從而確定該斷面的流量。

流速的測量范圍為0.02～0.5m/s。

二、技術數據

    1、儀器的起轉速：            V0≤0.018m/s

    2、旋杯的回轉直徑            f＝128mm

    3、每二次信號間旋杯的轉數：  1轉

    4、檢定公式的均方差          m≤±2%

三、儀器工作原理及流速測量和計算方法

    1、工作原理

    當水流作用到儀器的感應元件——旋杯時，由于左右兩邊的杯子具有凹凸形狀的差異，因此壓力將不等，其壓力差即形成了一轉動力矩并促使旋杯旋轉。水流的速度越快，旋杯的轉速也越快；它們之間存在著一定的函數關系，此關系是通過檢定水槽的實驗而確定的。每架儀器檢定的結果均附有檢定公式，其形式如下：

            V＝Kn+C

    式中    V—流速（m/s）；

            n—旋杯轉率，等于旋杯總轉數“N”與相應的測速歷時“T”之比，即n＝T(N)（1/S）

    K —水力螺距;

    C—儀器常數（m/s）。

    K和C是表征儀器性能的系數，與旋杯的大小、形狀、旋軸的軸向間隙，頂針與寶石軸承的圓弧、光潔度等因素有關。因此，對該部分的配合關系必須嚴格地遵照技術要求進行檢查和調整。

    2、流速的測量和計算方法

    用流速儀測量水流速度，實際上乃是測量在預定時間內旋杯被水流沖擊時所產生的轉數。旋杯的轉數借助于儀器的接觸機構轉換為電脈沖信號，并經由電線傳遞到水面部分的計數器。旋杯每轉1轉，接觸機構接通電路一次，計數器即發出一次信號。測量者統計此信號數“N”和相應的測速歷時“T”，據此，即可按上式計算水流速度。
